Геодезия и подготовка площадки · 16 мин чтения

Топографическая съёмка участка

Зачем нужна топографическая съёмка участка в Сочи, что должно попасть на план, как выбрать масштаб и систему координат и почему старая схема не подходит для посадки нового дома.

Топосъёмка — это рабочая модель участка, а не красивая карта

Топографическая съёмка показывает положение объектов и высот на конкретную дату: границы, рельеф, строения, дороги, растительность, видимые коммуникации и характерные элементы. На этой основе архитектор размещает дом, инженер считает сети, а подрядчик планирует площадку.

Кадастровая карта отвечает на вопрос о зарегистрированных границах, но обычно не даёт проектировщику достаточной высотной и ситуационной основы. Спутниковый снимок показывает территорию сверху, однако не сообщает точные отметки и может быть устаревшим. Топографический план объединяет измеренную ситуацию в согласованной системе координат и высот.

В Сочи точность рельефа влияет на фундамент, этажность со стороны склона, подпорные стены, подъезд и водоотведение. Ошибка даже в общей оценке перепада способна изменить концепцию дома. Поэтому съёмку заказывают до окончательной архитектуры, а не после того, как визуализация уже понравилась семье.

Задание зависит от цели. Для предварительной оценки нужен один уровень подробности, для полноценного проектирования — другой. Если планируется длинная трасса коммуникаций, подпорные стены или реконструкция подъезда, границы съёмки расширяют за пределы пятна дома. Узкий план участка может не показать, откуда приходит вода и куда можно безопасно сделать выпуск.

Топосъёмка не заменяет межевание и вынос границ. Геодезист может отобразить кадастровый контур и фактический забор, но юридический статус расхождения требует отдельной работы кадастрового инженера и анализа документов. В проекте важно видеть обе линии, не смешивая их смысл.

Опубликовано:: 16 сентября 2026 г.
Проверено:: 16 сентября 2026 г., Редактор материалов о строительстве домов в Сочи

Вопрос по теме статьи

Есть вопрос по этой теме?

Оставьте телефон — специалист уточнит вашу ситуацию и поможет применить материал на практике.

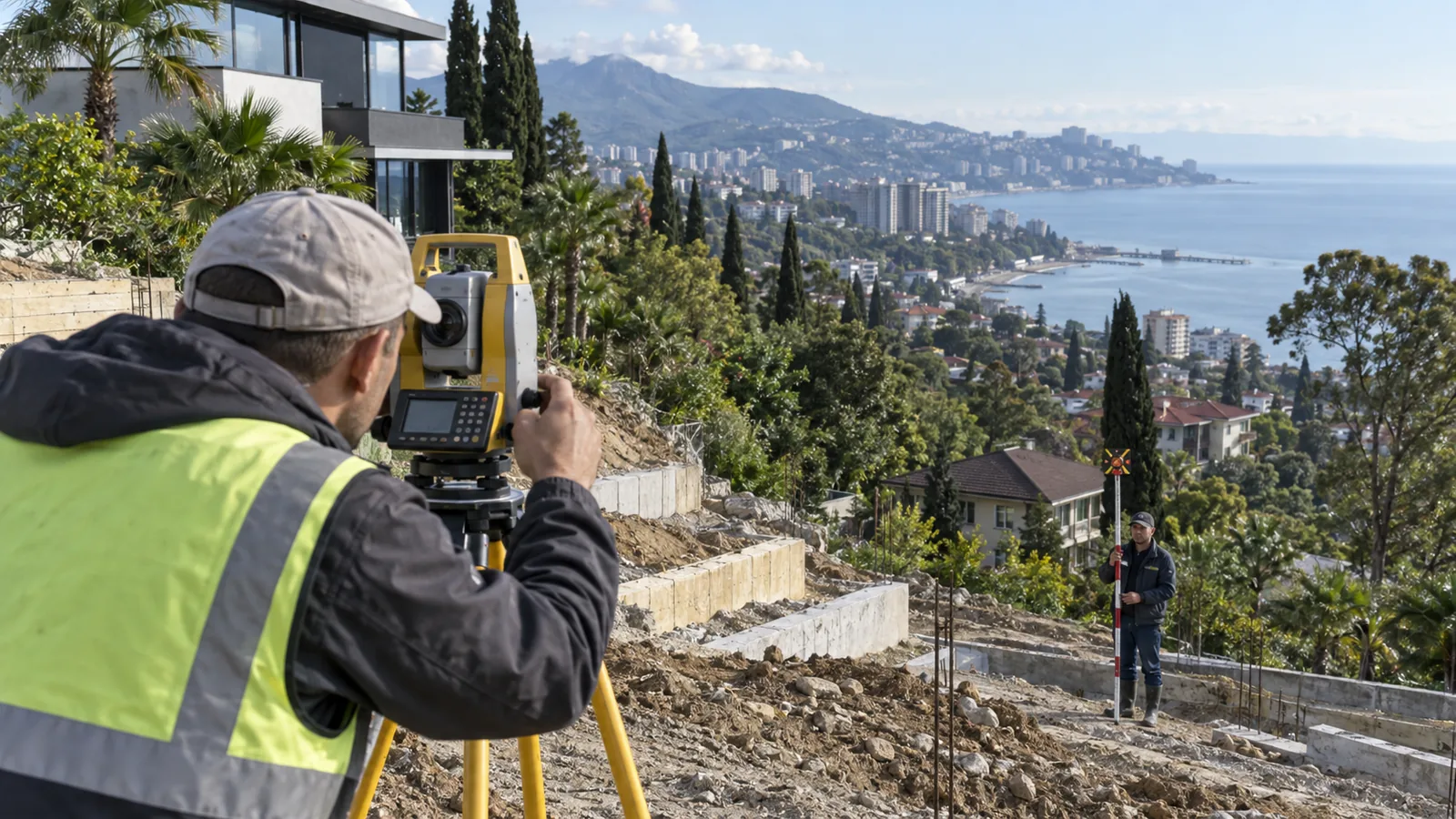

Геодезист выполняет топографическую съёмку участка на склоне в Сочи — Точные координаты и высоты становятся общей основой для архитектора и инженеров.

Для кого этот материал

Когда пригодится этот разбор

Порядок действий

Как заказать съёмку для строительства дома

Хороший результат начинается с технического задания. Фраза «снимите участок» не определяет масштаб, границы, коммуникации и формат файла.

Проектировщик должен участвовать до выезда геодезиста. Он знает, какие точки понадобятся для решения задачи: верх и низ подпорной стены, бровки дороги, отметки соседних выпусков, основания деревьев, углы зданий. Добавить объект в задание проще, чем повторно собирать бригаду после обнаружения пробела.

Подземная коммуникация не всегда определяется по поверхности. Люк или опора помогают, но реальная трасса может отличаться. На плане важно различать измеренные элементы, сведения из исполнительной документации и предположительное положение. Ложная точность опаснее честной пометки «уточнить».

Съёмка фиксирует момент. После расчистки, подрезки или устройства дороги высоты меняются. Если проектирование затянулось или сосед провёл земляные работы, инженер проверяет актуальность. Для исполнительной съёмки построенных сетей и конструкций выполняется отдельная задача.

01
Передайте кадастровый номер, выписку, известные схемы сетей и предварительную программу дома.
02
Обсудите с архитектором территорию съёмки: сам участок, подъезд, склон выше и ниже, предполагаемые трассы.
03
Укажите нужный масштаб, систему координат и высот, сечение рельефа и требуемую точность.
04
Перечислите объекты: заборы, стены, канавы, деревья, колодцы, опоры, люки, дороги, строения и выходы воды.
05
Получите законный доступ к участку и согласуйте возможность измерений на прилегающей территории.
06
Попросите отдельно показать кадастровую границу и фактические ограждения, если они не совпадают.
07
Уточните способ отображения подземных сетей и степень подтверждения их положения.
08
После полевых работ примите цифровой файл и читаемую версию для просмотра, а не только картинку из мессенджера.
09
Сверьте отметки, контур, масштаб, условные обозначения и полноту видимых объектов вместе с проектировщиком.
10
Зафиксируйте дату съёмки и обновите её, если рельеф или ситуация изменились до начала работ.
11
Используйте план для нескольких дисциплин: архитектуры, конструкций, наружных сетей, водоотвода и организации стройки.
12
Храните исходные данные и версию, по которой принят проект, чтобы изменения можно было отследить.

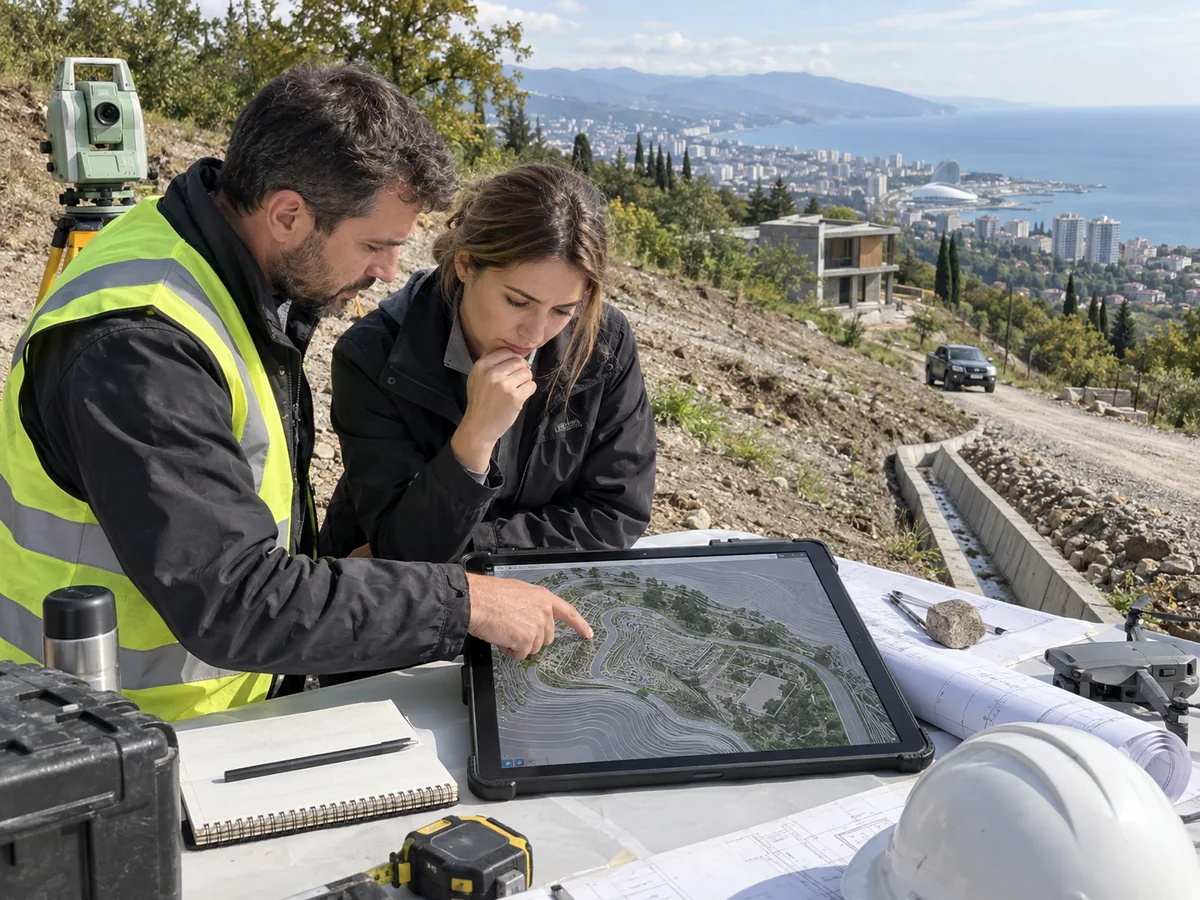

Архитектор изучает цифровой топографический план участка с горизонталями и сетями — Топоплан связывает рельеф, границы, подъезд и инженерные трассы в одной модели.

Чек-лист

Что должно быть на топографическом плане

Состав зависит от задания, но для частного дома на сложном участке обычно нужен расширенный набор ситуационных и высотных данных.

Координатная сетка, система координат и высот, масштаб и дата.
Кадастровая граница и фактические ограждения разными обозначениями.
Горизонтали, высотные отметки и характерные переломы рельефа.
Существующие здания, навесы, стены, лестницы и покрытия.
Подъездная дорога, её ширина, кромки, уклоны и места разворота.
Подпорные стены с верхом, низом и видимыми деформациями.
Канавы, лотки, ручьи, выходы воды и направления поверхностного стока.
Деревья и группы растительности, влияющие на размещение дома.
Люки, колодцы, опоры и иные видимые элементы коммуникаций.
Соседние строения и элементы в зоне влияния проектных решений.
Условные обозначения и пояснения к непроверенным данным.
Цифровой редактируемый файл и версия для печати или просмотра.

Сравнение вариантов

Чем отличаются похожие геодезические работы

Заказчик часто называет топосъёмкой все измерения участка. Разделение задач помогает получить именно тот документ, который нужен проекту.

Для ровного открытого участка объём может быть компактнее, но это не повод отказываться от основы. Даже небольшой перепад влияет на крыльцо, отмостку и выпуск воды. Съёмка даёт единую геометрию, на которой специалисты не спорят о приблизительных расстояниях.

На склоне особенно ценна связь между исходной и исполнительной геодезией. Проект задаёт отметки, разбивка переносит их на местность, а исполнительная съёмка подтверждает результат до того, как конструкцию закроют следующими слоями.

Критерий	Комментарий
Работа	Основной результат	Когда нужна	Не заменяет
Топографическая съёмка	План ситуации и рельефа	До проектирования	Межевание и геологию
Вынос границ	Закреплённые на местности точки	Перед покупкой, забором и работами	Топографический план
Разбивка осей	Положение проектного дома на площадке	Перед земляными и фундаментными работами	Проверку проекта
Исполнительная съёмка	Фактическое положение построенного	После этапа или монтажа сети	Исходную съёмку
Мониторинг	Изменение отметок и положения во времени	На сложных склонах и конструкциях	Однократное измерение

Частые ошибки

Ошибки, из-за которых съёмку приходится переделывать

Большинство повторных выездов связано не с прибором, а с неполным заданием и отсутствием проверки результата проектировщиком.

Снимать только кадастровый контур без подъезда и прилегающего склона.
Заказывать работу до разговора с архитектором и инженером.
Получать только PDF без редактируемого цифрового файла.
Не указывать систему координат, высот и сечение рельефа.
Смешивать кадастровую границу с фактическим забором.
Показывать подземные сети как точно измеренные без подтверждения.
Не отмечать верх и низ подпорных стен, канав и дорог.
Использовать старую съёмку после расчистки или подрезки участка.
Начинать проектирование по скриншоту публичной карты.
Не проверять план на очевидные пропуски сразу после получения.

Бюджет, сроки и договор

Стоимость, сроки и договор

Цена зависит от площади, рельефа, доступности, насыщенности объектами, масштаба, координатной основы и состава выдаваемых материалов.

Участок на крутом заросшем склоне требует больше полевого времени, чем открытая площадка той же площади. Расширение съёмки на подъезд и соседний откос также увеличивает объём, но часто экономит повторный выезд. Сравнивая предложения, сопоставляйте границы работ и формат результата, а не только общую сумму.

Срок включает подготовку, полевые измерения, обработку и контроль. Погода, доступ и необходимость искать исходные пункты могут повлиять на календарь. Срочная работа не должна сокращать проверку данных. Если съёмка нужна к определённой дате проектирования, заказывайте её заранее.

В договоре фиксируют кадастровый номер, схему территории, масштаб, систему координат и высот, сечение рельефа, перечень объектов, цифровые форматы и срок исправления выявленных пропусков. Отдельно указывают, входит ли согласование коммуникаций и какая ответственность у исполнителя за сведения из сторонних документов.

Экономический эффект появляется не из самого плана, а из решений на его основе. Архитектор уменьшает лишнюю выемку, инженер выбирает маршрут сетей, логист планирует въезд, а сметчик считает реальные объёмы. На сложном участке качественная съёмка сокращает дорогие допущения сразу в нескольких разделах.

Что важно учесть в Сочи

Особенности топосъёмки в Сочи

Рельеф и плотность застройки требуют смотреть шире границы участка. Вода и техника приходят извне, поэтому проекту нужна окружающая ситуация.

На горном участке горизонтали должны позволять понять не только средний уклон, но и локальные переломы. Небольшая полка может стать удобной отметкой дома, а незамеченная ложбина — путём ливневой воды. Чем точнее задача, тем полезнее съёмка для архитектуры.

В плотной застройке важны соседние стены, окна, свесы, дороги и инженерные элементы. Они влияют на доступ, приватность, противопожарные решения и размещение крана. Измерять чужую территорию можно только законным и согласованным способом; иногда достаточно видимых элементов из доступной зоны.

Растительность тоже имеет проектное значение. Крупные деревья, которые семья хочет сохранить, снимают с диаметрами и отметками. После расчистки по приблизительной схеме вернуть дерево невозможно, поэтому решение принимают до организации площадки.

Ливневые канавы и стихийные водотоки не следует убирать с плана как временную деталь. Они показывают фактическую гидрологию территории. Проект может изменить или организовать путь воды, но сначала должен его увидеть.

Вывод

Как принять качественный результат

Топографический план готов не тогда, когда файл получен, а когда проектировщик подтвердил, что данных достаточно для посадки дома и инженерных решений.

Откройте план вместе с фотографиями участка. Проверьте дороги, стены, деревья, люки, канавы и характерные высоты. Если заметный объект отсутствует, выясните, почему. Иногда он не входил в задание, иногда закрыт растительностью, а иногда это ошибка.

Передайте цифровой файл всем ключевым специалистам и назначьте одну утверждённую версию. Работа разных разделов на разных основах приводит к конфликтам отметок и трасс. Название файла с датой и статусом проще, чем поиск правильной картинки в переписке.

Если проект меняет рельеф, сохраняйте исходную съёмку. Она нужна для сравнения объёмов, исполнительного контроля и понимания пути воды. Обновлённая версия не должна уничтожать историю площадки.

До выезда геодезиста согласуйте границы снимаемой территории и инженерную задачу. Иногда нужно захватить прилегающую дорогу, канаву, подпорную стену или предполагаемую точку подключения за пределами участка. Экономия на зоне съёмки приводит к повторному выезду, когда проектировщику не хватает отметок для подъезда или водоотведения.

При получении материалов передайте их архитектору и инженеру вместе с исходным заданием. Они должны подтвердить, что система координат, высотные отметки, рельеф, объекты и форматы подходят для проекта. Такая быстрая проверка до окончательного расчёта с исполнителем снижает риск обнаружить неполноту позже.

Если границы на местности вызывают сомнения, не переносите их с ограждения автоматически. Кадастровые сведения, вынос точек и топографическая основа решают разные задачи. До посадки дома согласуйте с кадастровым инженером, какие действия нужны, чтобы проект не опирался на случайный забор или старый колышек. На склоне дополнительно проверьте отметки по верхней и нижней границе, существующие водосбросы и фактическую ширину подъезда. Эти данные влияют на вертикальную планировку, объём подпорных решений и безопасную строительную логистику.

Съёмку полезно обсуждать до архитектурной концепции, но повторная исполнительная геодезия понадобится и позже. После земляных работ она подтверждает новые отметки, после устройства фундамента — положение осей и высот, после прокладки сетей — фактические трассы. Заранее включите эти контрольные этапы в календарь и бюджет. Тогда геодезия становится сквозным инструментом качества, а не одноразовой картинкой, полученной только для первого эскиза. Храните исходные файлы, условные обозначения и сведения о системе координат вместе с проектным архивом: они пригодятся при реконструкции, ремонте наружных сетей и благоустройстве.

СочиБилдер может сформировать техническое задание на съёмку под конкретный дом, проверить результат и использовать его в посадке, смете и организации строительства.

FAQ

Частые вопросы о топосъёмке

Задание лучше согласовать с проектировщиком до полевого выезда, чтобы не оплачивать повторные измерения.

Можно ли проектировать дом по кадастровой карте?

Кадастровая карта полезна для первичного знакомства, но не даёт достаточной точности рельефа и ситуации. Для посадки дома нужны измеренные координаты и высоты, дороги, стены, водотоки, строения и другие элементы, влияющие на проект. Кадастровый контур отображают на топоплане отдельно.

Какой масштаб нужен для частного дома?

Масштаб определяет проектировщик с учётом задачи и местных требований. Важно не число само по себе, а достаточная подробность рельефа, сетей и объектов. Для трассы за пределами участка или сложной подпорной системы территорию и детализацию задания расширяют.

Сколько времени топосъёмка остаётся актуальной?

Формального универсального срока для любой задачи недостаточно. План отражает конкретную дату. После расчистки, земляных работ, новых сетей, дороги или соседнего строительства ситуацию обновляют. Перед проектом специалист сравнивает файл с фактическим состоянием и решает, нужна ли пересъёмка.

Должны ли на плане быть подземные сети?

Да, если они входят в задание и доступны сведения для отображения. Но план должен различать измеренные видимые элементы, документально подтверждённые трассы и ориентировочные данные. Перед земляными работами положение ответственных сетей уточняют предусмотренным способом.

Топосъёмка подтверждает границы собственности?

Она может показать кадастровый контур и фактический забор, но не решает правовой спор. Для закрепления координат выполняют вынос границ, а расхождения анализируют кадастровый инженер и юрист. Проектировщику важно видеть различие, чтобы не принять забор за юридическую линию.

Зачем снимать дорогу за пределами участка?

Подъезд определяет отметку въезда, уклон, радиусы, водоотвод и строительную логистику. Если снять только землю внутри забора, архитектор не сможет корректно связать парковку и двор с фактической дорогой. Территорию измеряют в законно доступных границах.

Почему нужен редактируемый файл, а не только PDF?

Архитектор и инженеры используют координаты и слои в рабочих программах. Картинка подходит для просмотра, но заставляет повторно обводить объекты и может потерять точность. Форматы заранее согласуют с проектной командой, чтобы данные открывались без преобразований.

Нужна ли отдельная исполнительная съёмка?

Да. Исходная съёмка показывает состояние до работ, разбивка переносит проект, а исполнительная фиксирует фактическое положение построенного. Она особенно важна для скрываемых сетей, фундаментов и подпорных сооружений, к которым после засыпки не будет доступа.
